AC2XABY-F 5x10 -unifilar (RU/RE/SE), Cabluri AC2XABY-F 5x10 -unifilar (RU/RE/SE), Cabluri |
|||
| DESCRIERE
Acest produs de tip AC2XABY-F are o greutate aproximativa de 731g, materialul din care este confectionata manta fiind XLPE si cel conductor aluminiu. Cu cele 5 fire in sectiune de 5x10, acest cablu poate rezista la o tensiune nominala de 0.6/1kV.
Tensiune nominala U0/U(Um): 0.6/1(1.2) kV
Tensiunea de incercare: 4 kV, 50 Hz, timp de 5 minute.
Domeniul de utilizare
Cablurile sunt utilizate pentru transportul energiei electrice
la statii de putere.
Cablurile pot fi pozate in spatii inchise si deschise, in
pamant, in canale, in beton.
Temperatura conductorului in functionarea de durata:
+90ºC
Temperatura maxima a conductorului in scurt-circuit
(max.5 s): +250ºC
Temperatura minima a cablului (masurata pe manta)
la montaj: -5ºC
in exploatare: -40ºC
* Cablurile sunt cu rezistenta la UV

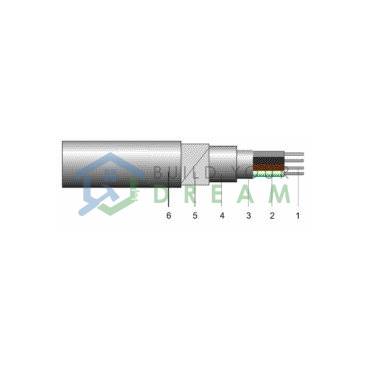

Conductor de aluminiu
Conductor unifilar (re), multifilar (rm), sector multifilar
(sm), conf. SR EN 60228
Izolatia
Polietilena reticulata (XLPE), DIX3 type.
Manta interioara
PVC, culoare neagra sau gri.
Armatura
Banda de otel laminata la rece nezincata sau zincata (z) de
grosime minima 0.2 sau 0.5 mm.
Manta exterioara:
PVC, tip DMV6 negru sau gri
Cablurile AC2XAb(z)Y, NA2XBY sunt cu rezistenta la
propagarea flacarii; incercare conf. SR EN 60332-1-2
Iar AC2XAb(z)Y-F sunt cu rezistenta marita la propagarea
flacarii, incercare conf. SR EN 60332-3-24/ cat.C
Marcaj pe manta
SC ELECTROPLAST SA, simbol cablu, tensiune de lucru,
an de fabricatie, marcaj de lungime.
Raza minima de curbura la instalare
12 x diametrul cablului
Forta maxima de tractiune la pozare
30 N/mm2
Cod de culori
1 conductor: negru, sau galben-verde
2 conductoare: albastru, maro
- galben-verde, negru, pt sect >10mm²
3 conductoare: maro, negru, gri
- galben-verde, albastru, maro
4 conductoare: albastru, maro, negru, gri
- galben-verde, maro, negru, gri
5 conductoare: albastru, maro, negru, gri, negru
- galben-verde, albastru, maro, negru, gri
* Mai mult de 5 conductoare:
conductoare negre numerotate
galben-verde, conductoare negre numerotate |
|||
